極厚板溶接における高能率化と自動化の考え方

2026年5月8日 2026年5月1日

tritechno_admin

本稿は「極厚板溶接技術シリーズ」の第5回として、極厚板溶接における高能率化と自動化の考え方について整理する。

結論

極厚板溶接では、品質確保と施工効率の両立が重要な課題となる。

特に、板厚の増加に伴って溶接パス数や施工時間が増加するため、高能率化や自動化の重要性が高まる。

また、熟練技能者への依存を低減し、安定した施工品質を確保する観点からも、自動化・機械化は重要な技術課題であると考えられる。

背景

極厚板の溶接では、開先断面積が大きく、継手を完成させるまでに多くの溶接金属を積層する必要がある。

そのため、施工時間が長くなりやすく、溶接材料の使用量や作業負荷も大きくなる。

また、多層溶接では、パスごとの入熱、積層順序、パス間温度などを管理する必要があり、施工条件のばらつきが継手性能に影響する可能性がある。

このような背景から、極厚板溶接では、単に溶接速度を高めるだけでなく、施工条件を安定して再現する仕組みが求められる。

近年は、溶接作業の自動化が、省力・省人化、溶接品質安定化、生産力・能率向上の観点から求められていることも、特許文献の背景技術として示されている。

技術的な論点

高能率化の観点では、溶着量の増加、パス数の低減、溶接速度の向上などが重要な要素となる。

例えば、高入熱プロセスの適用や開先断面積の低減は、施工時間の短縮に寄与する可能性がある。

一方で、高能率化を優先しすぎると、入熱過大による熱影響部の靭性低下や、溶込み不足、融合不良などの欠陥発生リスクが高まる可能性もある。

そのため、極厚板溶接における高能率化は、単なる作業時間短縮ではなく、品質確保とのバランスを前提とした施工条件設計の問題として捉える必要がある。

また、自動化・機械化を導入する場合には、溶接位置の追従、トーチ姿勢の制御、溶接状態の監視、パス間条件の管理などが重要となる。

高能率化の考え方

高能率化というと、単純に溶接速度を上げることを想像しやすい。

しかし、極厚板溶接では、溶接速度だけでなく、開先形状、溶着量、パス数、入熱量などを総合的に考える必要がある。

例えば、狭開先化によって開先断面積を小さくできれば、必要な溶接金属量を低減できる可能性がある。

一方で、狭開先では融合不良や作業性の課題が生じやすくなるため、トーチ操作やウィービング条件などの工夫が必要となる。

このように、高能率化は単なるスピード向上ではなく、開先設計、施工条件、継手性能を含む総合的な設計課題といえる。

自動化の意味

極厚板溶接における自動化は、単に人手を置き換えるものではない。

むしろ、施工条件の再現性を高め、ばらつきを抑制するための手段として捉えることができる。

特に、多層溶接では、各パスの位置、入熱、積層順序を安定して管理することが重要となる。

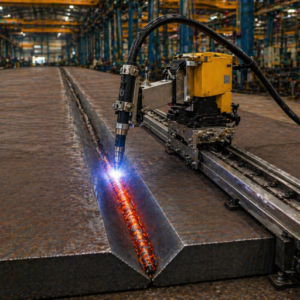

そのため、走行台車や自動溶接装置を用いた簡易自動化であっても、溶接品質の安定化に寄与する可能性がある。

さらに、近年では画像データやセンサ情報を用いて溶接状態を把握し、条件を補正する技術も提案されている。

このように、自動化は「省人化」だけでなく、「品質の安定化」や「施工条件の再現性向上」といった観点からも重要である。

特許文献からみた示唆

特許文献にも、極厚板溶接における高能率化や自動化の方向性を示す技術が見られる。

例えば、厚鋼材の縦向き狭開先ガスシールドアーク溶接において、開先角度や開先間隔を小さくしつつ、ウィービングや入熱条件を制御することで、高能率化と継手特性の確保を図る技術が提案されている（特許文献：WO2015/186544A1）。同文献では、狭開先ガスシールドアーク溶接について、通常のガスシールドアーク溶接より溶接量が少なく、溶接の効率化・省エネルギー化・施工コスト低減が期待できることが説明されている。

一方、自動化の観点では、溶融池を含む画像データから特徴点を特定し、幾何学量データと閾値に基づいて溶接状態の適否を判定し、その結果に応じて溶接条件を補正する技術も提案されている（特許文献：JP2023-149112A）。この文献は、外乱が生じる溶接状況下でも、溶接品質を確保しつつ、作業能率の良好な自動溶接を可能にすることを課題としている。

これらの文献からは、高能率化と自動化が別々の課題ではなく、いずれも品質確保と施工安定化を前提として検討されていることがうかがえる。

すなわち、極厚板溶接における技術開発は、単に速く溶接する方向だけではなく、継手性能を確保しながら、施工条件を安定して再現する方向にも進んでいると考えられる。
